Passos básicos para detectar interferência de linhas de transmissão elétrica

Breve Introdução

Ruído de linhas de transmissão de energia elétrica : Você provavelmente a ouviu antes de ter ouvido falar sobre ele ! Em um rádio, soa como um zumbido ou rugido que também, pode ser pontuado por pequenos "estalos". Pode ser fraco, forte ou qualquer coisa na média. O ruído das linhas de transmissão podem se intensificar durante tempo úmido. Pode ser mais forte em determinada direção; também pode parecer chegar de todos os lugares de repente.

O objetivo é demonstrar que apesar de ser muito difícil de na prática atenuar o problema, o importante é sabermos identificá-lo, de forma a podermos tomar algumas ações como relatadas ao final ou até posicionar a antena externa adequadamente.

O fato é que existem dois tipos de ruídos de linhas de transmissão : descarga de "corona" ( corona discharge ) e intervalo de centelha ( spark-gap ). O efeito Corona ocorre quando um forte campo elétrico associado com um condutor de alta tensão ioniza o ar próximo ao condutor. O ar ionizado pode se tornar azul e se tornar audível em forma de "estalos". O efeito Corona também libera partículas de O2 e produz oxigênio tri atômico - O3, ozônio - um gás corrosivo que destrói equipamentos de linhas de potencia e coloca em perigo a saúde humana. E o efeito Corona gera ruído eletromagnético de largo espectro.

Geralmente, quanto maior a tensão, maior o efeito corona. Este efeito também aumenta com a umidade e chuva porque tornam o ar mais condutivo. O ruído de corona induzido é geralmente pior durante a chuva, quando a precipitação cai em forma de gotas nas bordas inferiores das linhas de transmissão. A tentativa de localizar estas fontes raramente vale o esforço porque pouco pode ser feito para eliminá-lo.

Já os ruídos causados por falhas em isoladores causam a maioria das interferências de linhas de transmissão. Isto ocorre sempre que uma centelha  pula entre dois condutores. Isto ocorre quando existe diferencia de potencial suficiente entre os condutores para ionizar o ar entre a distancia entre eles. A ionização diminui a resistência do ar. Quando a resistência do ar caiu o suficiente para suportar a condução, a centelha pula a distancia e uma corrente flui através do ar ionizado. A resistência do canal ionizado varia consideravelmente, causando variações de corrente que podem ser induzidas nas linhas de transmissão e propagadas. A centelha também diretamente irradia ruído ao longo de um espectro largo de freqüências. Sob determinadas situações, as centelhas podem originar trens sucessivos de pulsos fracos. Estas ondas resultantes contem energia harmônica forte e pode causar interferência severa até a região de VHF. O ruído de centelhamento geralmente diminui com a freqüência, uma característica que pode ser muito útil quando se rastreia a interferência. Uma exceção a esta regra ocorre quando as linhas de potencia conectadas à fonte do ruído se tornam ressonantes em uma ou mais freqüências em particular. O ruído pode apresentar picos justamente nestas freqüências.

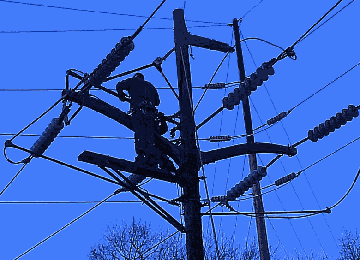

Muito do ruído de centelhamento ocorre quando as centelhas se formam entre isoladores e peças usadas no suporte e sustentação dos cabos, transformadores e outros equipamentos fixados nos postes. Na maioria dos casos, tal ruído pode ser eliminado pela companhia de energia local - normalmente a distribuidora da região. Diferente do efeito corona, o ruído de centelhamento é geralmente um fenômeno relacionado as boas condições de tempo; ele pode desaparecer durante a chuva porque a precipitação curto circuito os intervalos entre as peças em questão. Sendo normalmente a freqüência das linhas de transmissão de corrente alternada de 60 Hertz , a tensão passa através de dois picos ( positivo e negativo ) duas vezes a cada ciclo. O ruído do efeito Corona e de centelhamento seguem este padrão, geralmente se iniciando e parando 120 vezes por segundo. Isto fornece os ruídos características de zumbido. Geralmente aparece continuamente ao longo de um intervalo grande de freqüências, entretanto, pode ir e vir.

O ruído de linha de transmissão pode ser transmitido por condução, indução ou radiação. A interferência pode ser conduzida através da linha de transmissão à fonte de alimentação do rádio. Pode viajar por indução quando a linha de transmissão está suficientemente próxima a antena ou à alguma parte do receptor, ou até a outra linha de transmissão. Também, pode viajar através de irradiação : as linhas de potencia podem se tornar uma antena. A condução e indução são geralmente responsáveis pelas interferências de baixa freqüência porque a corrente conduzida decresce rapidamente com a freqüência.

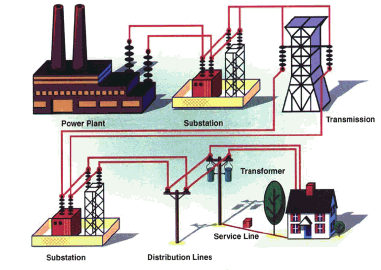

DIAGRAMA DA GERAÇÃO E TRANSPORTE DA ENERGIA ELÉTRICA

power plant usina geradora de eletricidade ( térmica/ hidráulica / nuclear / eólica )
substation sub estação de energia ( normalmente eleva a tensão na ordem de 128 KVolts / 750 KV ou até 1 MV para ser transmitida visando diminuir perdas ôhmicas )
transmission linhas de transmissão da alta potencia
substation sub estação próxima ao centro de consumo ( abaixa a tensão )
distribution lines linhas de distribuição ( normalmente em torno de 13 KV )
transformer transformador ( normalmente 220 V )
service line linha de serviço ( entrega a energia ao consumidor final )

Ações possíveis

A matéria abaixo foi extraída da lista de discussão radioescutas@yahoo.com.br patrocinada pelo DX Clube do Brasil. O Marcelo Toniolo é um DXista de renome internacional, tendo publicado diversos artigos pertinentes à escuta das ondas curtas. A compreensão técnica do problema aliado a cidadania exercida, possibilitou a resolução de um problema que infelizmente é muito comum nos centros urbanos.

Leia mais artigos orientados para dxistas na Coluna DX  por Marcelo Toniolo.

De:  Marcelo Toniolo
Data:  Seg Mai 6, 2002  8:59 pm
Assunto:  QRM - IVAN


Ivan

Escrevi essa matéria em 1996 e a publiquei no Atividade DX. Parece-me que você está com o mesmo problema.


AS INTERFERÊNCIAS NAS REDES ELÉTRICAS

Por: Marcelo Toniolo dos Anjos (Osasco-SP)


Não pretendo discutir nesta matéria todos os tipos de interferências que afligem os DX-istas, pois elas são de uma variedade muito grande. Podemos sofrer interferências provenientes de automóveis, aparelhos eletro-eletrônicos (motores, aparelhos de TV, micro-computadores, geladeiras), lâmpadas, etc., mas o tipo de interferência que desejo abordar aqui é proveniente da rede elétrica quer passa sobre os postes, na rua, geralmente rede elétrica de alta tensão.

Há aproximadamente dois anos comecei a sofrer este tipo de interferência em meus equipamentos de Ondas Curtas e VHF, descobri a fonte do problema e quero compartilhar com os colegas como consegui resolvê-lo por completo.

Naquela ocasião, percebi que dia após dia um irritante ruído aparecia nas faixas de Ondas Curtas, principalmente após os 6 MHz e também na faixa de VHF. O ruído era contínuo (noite e dia) e semelhante ao som de uma abelha (Bzzzzzz) e mudava de tom aleatoriamente. Comecei a investigar o problema e descobri que não era problema da instalação elétrica de minha casa pois alimentei o receptor com bateria e desliguei a chave geral de energia da casa e o ruído permaneceu. Após algumas semanas, o ruído era tão intenso que os sinais mais fracos de estações de baixa potência (as verdadeiras estações DX) eram impossíveis de serem ouvidos. Algo interessante era de que quando chovia o ruído desaparecia. Após aproximadamente 30 minutos da chuva ter
cessado, o ruído voltava a aparecer. Outro detalhe é de que a imagem da TV aparecia com "chuviscos" exatamente no período da interferência.

Na certeza de que o ruído era proveniente da rede elétrica de alta tensão que passa em frente de casa, entrei em contato com a ELETROPAULO (empresa de energia elétrica do Estado de São Paulo) e após diversos contatos, alguns técnicos estiveram em casa para averiguar o problema e forma informados por mim de todas as suas características, inclusive verificando na prática a presença desta interferência em Ondas Curtas e VHF. Utilizando de alguns aparelhos de medição, estes técnicos descobriram algumas fontes do problema como:

* isoladores da rede elétrica com defeito dentro de um raio de aproximadamente 50 metros de minha residência (havia escape de energia elétrica através deles);
* problemas no isolamento do transformador de energia (que reduz a alta tensão para 110/220 Volts);
* objetos presos na rede elétrica de alta tensão como linhas de papagaio, arames (o que produz o chamado "efeito corona", ou seja, a propagação de energia para o ar devido a uma superfície pontiaguda presa à linha de energia).

O trabalho não foi fácil e mobilizou diversos funcionários da ELETROPAULO por diversas vezes, eliminando cada fonte do problema a cada operação, até que depois de aproximadamente 2 semanas o ruído havia sido eliminado em 90%. Passado 1 mês o ruído cessou por completo e pude, então, voltar a monitorar as estações DX em Ondas Curtas.

Sei que muitos dos colegas tem problemas semelhantes pois já me escreveram descrevendo estes mesmos detalhes e características que apresentei acima. Tenho algumas sugestões que talvez possam ajudar:

1. Primeiramente verifique se o problema de interferência é na instalação elétrica de sua residência ou condomínio) ou fora dela;
2. Uma vez constatando que o problema é na rede elétrica da rua, entre em contato com a Companhia de Energia de sua cidade e lhes comunique o problema. Atenção: não use o telefone de emergência que normalmente é utilizado para avisar de problemas como falta de energia, etc. Telefone para a agência da companhia e tente falar com algum encarregado ou chefe do departamento de Interferências Radioelétricas. Somente este pessoal está habilitado a resolver este tipo de problema.
3. Lembre-se de que a solução deste problema não é um favor da companhia de energia, mas um dever deles.


Fontes
